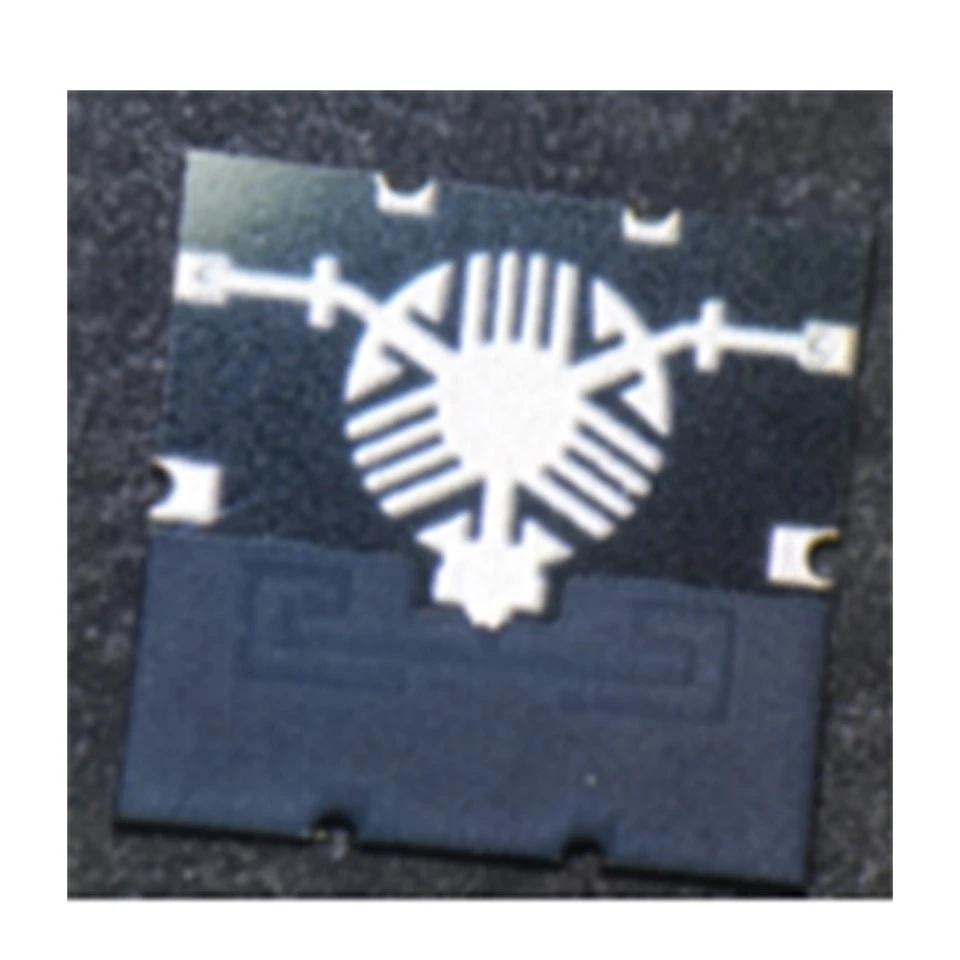

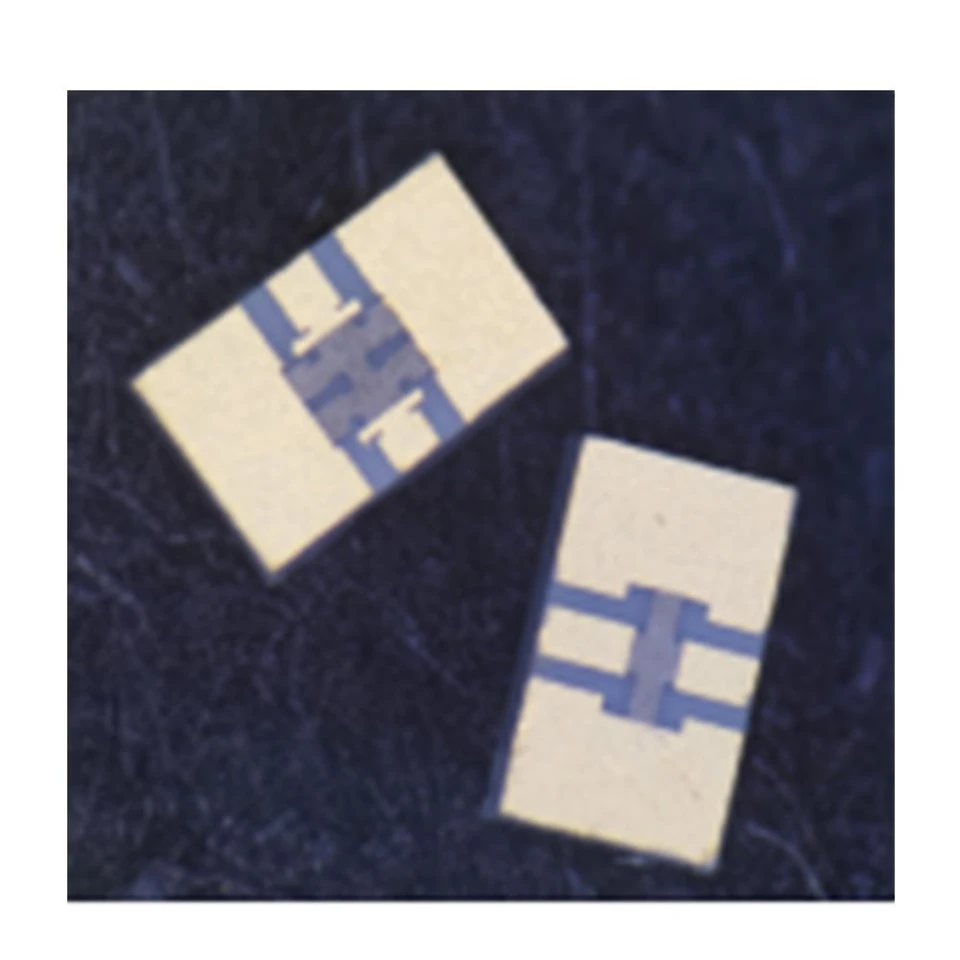

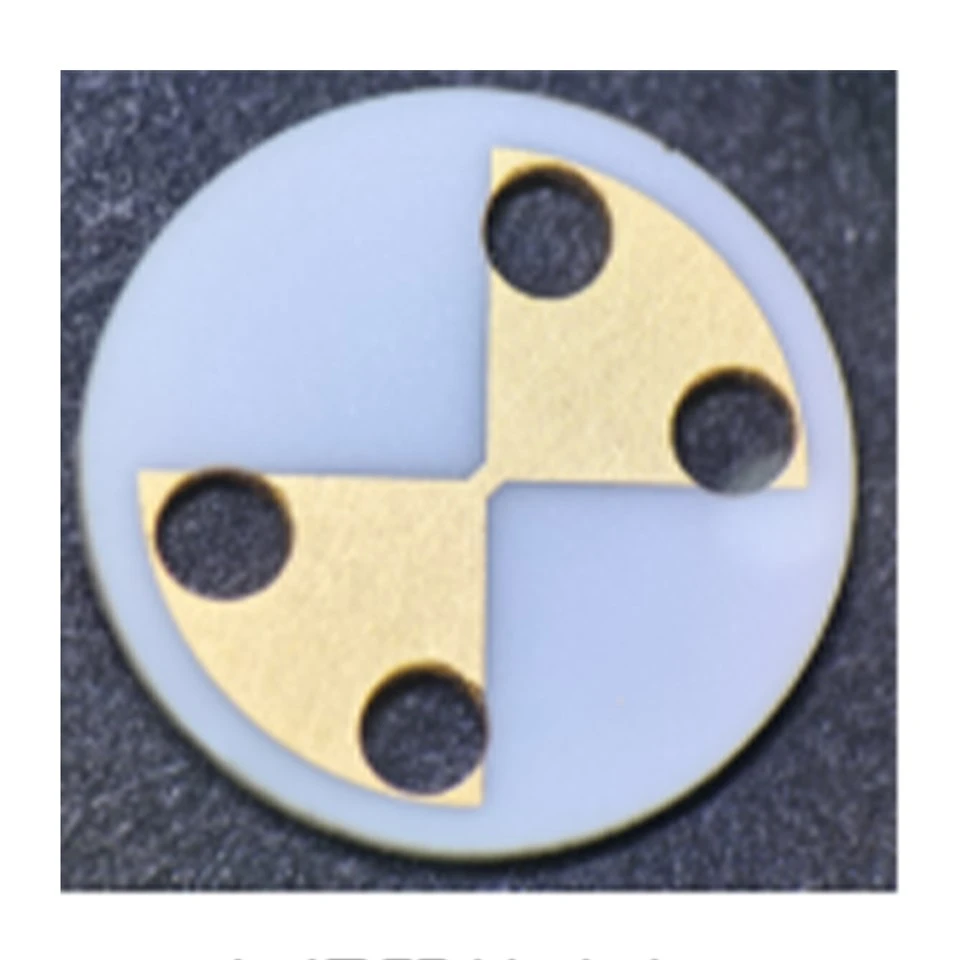

Tecnología de circuito de película delgada

La tecnología de circuitos de película delgada utiliza procesos de deposición de películas delgadas, fotolitografía, grabado y metalización para formar líneas conductoras a escala de micras-en la superficie de materiales basados ​​en cerámica, vidrio o silicio-, lo que permite una integración electrónica de alta-densidad y alta-confiabilidad.

Alta precisión lineal:Utilizando fotolitografía de precisión y procesos de deposición al vacío, los anchos y espacios de línea estándar pueden alcanzar los 20 μm, y proyectos especiales alcanzan niveles de 10 μm.

Pérdida de señal baja:Las películas delgadas de metal de alta-pureza y el diseño de líneas finas reducen la resistencia y la pérdida de transmisión, lo que lo hace adecuado para comunicaciones 5G, ondas milimétricas-y sistemas electrónicos de alta-velocidad.

Excelente disipación de calor:Combinado con sustratos de alta conductividad térmica, como alúmina y nitruro de aluminio, el calor se puede disipar rápidamente, lo que reduce la temperatura del dispositivo y mejora la estabilidad del sistema.

Materiales de sustrato:Alúmina (Al₂O₃), Nitruro de aluminio (AlN), Nitruro de silicio (Si₃N₄), Vidrio-Cerámica.

Sistemas Metálicos:Oro, Plata, Cobre, Níquel, Platino y Estructuras Metálicas Multicapa personalizadas.

Deposición de película delgada:Admite la fabricación de diversas películas metálicas y funcionales.

Litografía de precisión:Habilita el patrón de circuito a nivel de micrones-.

Grabado de precisión:Garantiza las dimensiones y la consistencia del circuito.

Metalización de superficies:Admite enchapado en oro, enchapado en plata y procesamiento ENIG.

Integración multicapa:Admite diseños de estructuras de una sola-capa, de dos-capas y de varias capas.

Embalaje de semiconductores:Se utiliza para interconexiones de alta-densidad y sustratos de embalaje avanzados.

Electrónica de potencia:Utilizado en IGBT, SiC y módulos de potencia.

Comunicación RF:Adecuado para sistemas 5G, de ondas milimétricas-y de radar.

Electrónica automotriz:Se utiliza en vehículos de nueva energía y módulos de grado automotor-.

Electrónica Médica:Cumple con los requisitos de los dispositivos electrónicos de alta-confiabilidad.

Aeroespacial:Adecuado para aplicaciones en entornos complejos y de alta-temperatura.

Personalización de dibujo:Admite el desarrollo de archivos Gerber y CAD.

Personalización de materiales:Selección de materiales en función de los requisitos de conductividad térmica y rendimiento eléctrico.

Optimización de la estructura:Admite diseño de circuitos y estructuras multi-capas.

Muestra para producción en masa:Proporciona-servicios de desarrollo integrales.

20+ años de experiencia en fabricación
Fundada en 2003, especializada en I+D y fabricación de nuevos materiales inorgánicos, con más de 20 años de experiencia en el sector.

Capacidad de producción estable
Posee una base de producción a gran-escala y un sistema de fabricación completo, lo que respalda adquisiciones estables a largo plazo-de clientes globales.

Equipo profesional de I + D
Tiene capacidades de I+D de materiales y optimización del rendimiento, proporcionando soluciones personalizadas.

Estricto control de calidad
Equipado con equipos de prueba avanzados, controlando estrictamente la calidad del producto y la estabilidad del lote.

Experiencia de exportación global
Los productos se exportan a mercados extranjeros, con servicios de exportación maduros y capacidades de atención al cliente.

Soluciones personalizadas
Admite la personalización de las especificaciones del producto, el rendimiento y los requisitos de aplicación para satisfacer las diversas necesidades de los clientes.
